Aj Red Bull nachádza diery v pravidlách: Geniálnym trikom s výstužou podlahy pomáha aerodynamike

Getty Images/RB Content Pool
Red Bull síce prišiel o množstvo šikovných inžinierov na čele s bývalým technickým riaditeľom Adrianom Neweym, no to neznamená, že by na technickom oddelení nezostali osobnosti s nápadmi a citom pre diery v pravidlách. Využitie jednej z nich spozorovali fotografi počas uplynulého súťažného víkendu v Silverstone, hoci na aute sa nachádza už od Miami: Red Bull využíva výstuž za účelom aerodynamických ziskov.
Výstuž podlahy sa stala dôležitou súčasťou Formuly 1 na začiatku éry prísavného efektu, keď ju tímy využívali ako jeden z hlavných prvkov boja proti poskakovaniu. Pravidlá ich nasadzovanie umožňujú aj dnes, no v prípade Red Bullu tento oporný prvok neslúži na vystuženie okraja podlahy ako v minulosti.

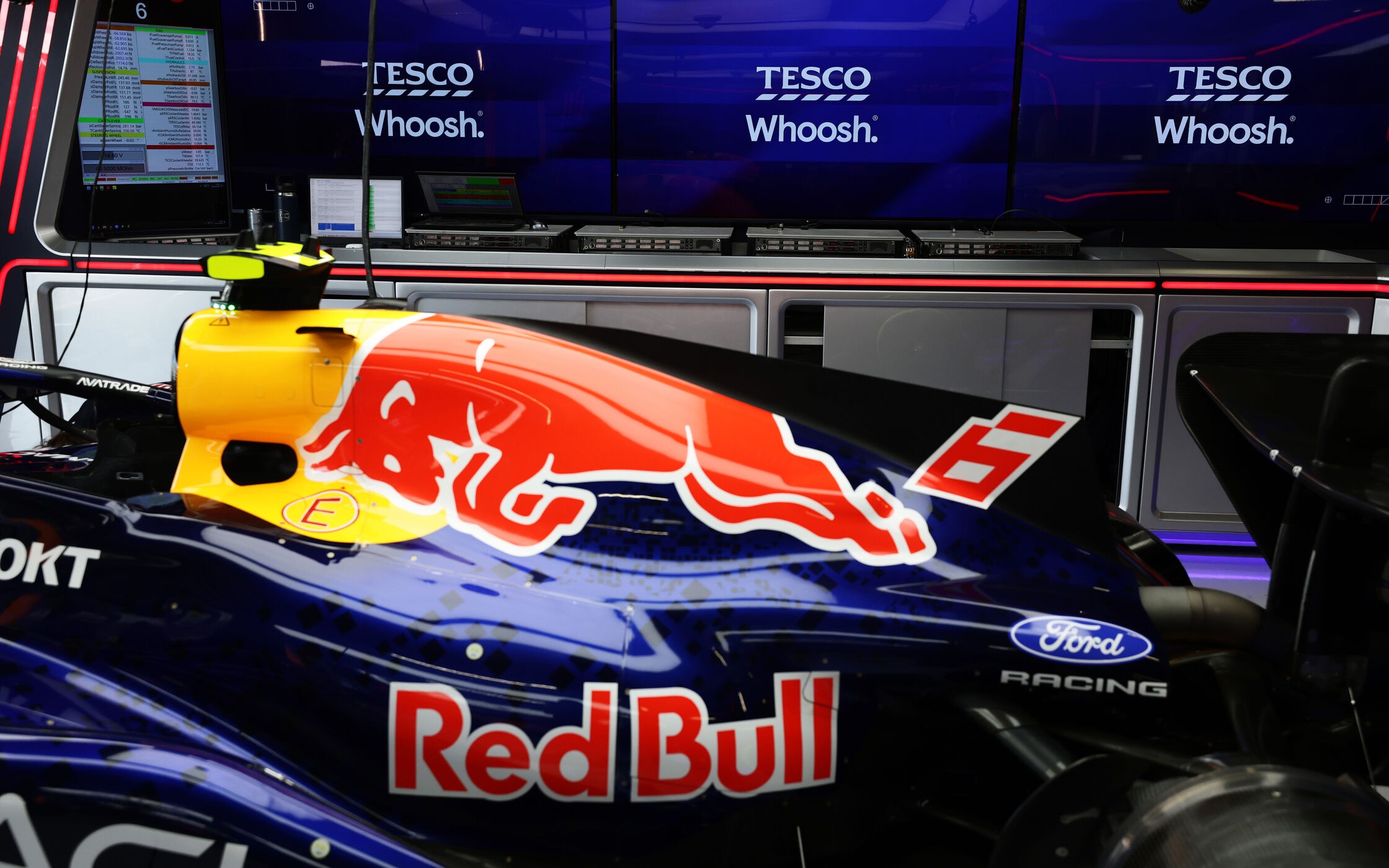

Namiesto toho ho inžinieri Red Bullu využili celkom inak. Na fotografiách monopostu RB22 si môžeme všimnúť, že z vnútornej strany v skutočnosti kopíruje telo bočnice. Už na prvý pohľad je evidentné, že červení býci tým sledujú niečo celkom iné, než čo zamýšľali tvorcovia pravidiel.
Red Bull's cheeky 'floor support' sidepod aero trick. Pic @Fmontagny #F1 #F1tech ##BritishGP
Tweet not found
The embedded tweet could not be found…

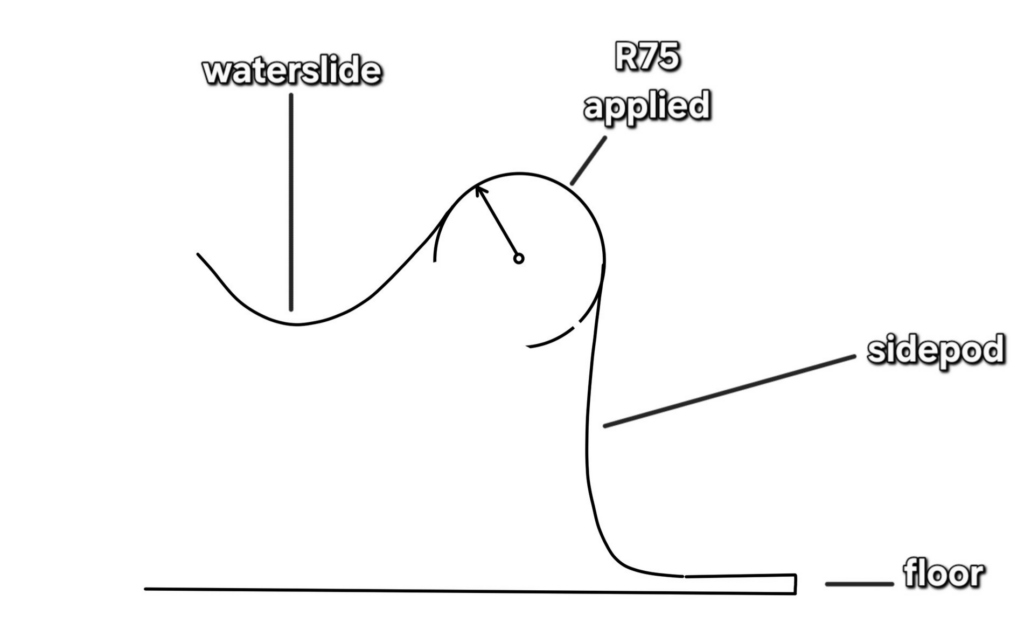

O čo im teda ide? V predchádzajúcej ére pravidiel sa v tejto oblasti bočníc začali objavovať takzvané “tobogány”. Tie sú povolené aj v tohtoročných pravidlách, no má to háčik. Podľa článku C3.8.2 Technických pravidiel F1 nesmie mať zakrivenie karosérie v tejto oblasti polomer menší ako 75 milimetrov v prípade konvexného profilu a menej ako 50 milimetrov v prípade konkávneho tvaru:

Tímom by však pomohlo, keby mohli vytvoriť ostrejší zlom na ohradení “tobogánu”. Vďaka tomu by inžinieri získali väčšiu kontrolu nad prúdením smerom k ústiu cocacolovej fľaše a difúzora, keďže jednoduchšie oddelia jednotlivé oblasti s rôznym charakterom obtekania. Okrem toho by tobogán mohol byť o niečo širší a hlbší.
Ako ho však dosiahnuť? Red Bullu sa podarilo polomer ohradenia zmenšiť práve vďaka šikovnému využitiu oporného prvku. Podľa článku C3.5.14 môže totiž tím “pozdĺž priesečníkov medzi pomocnými komponentmi podlahy [výstužami] a akoukoľvek inou časťou karosérie použiť polomer zaoblenia do 20 milimetrov”.

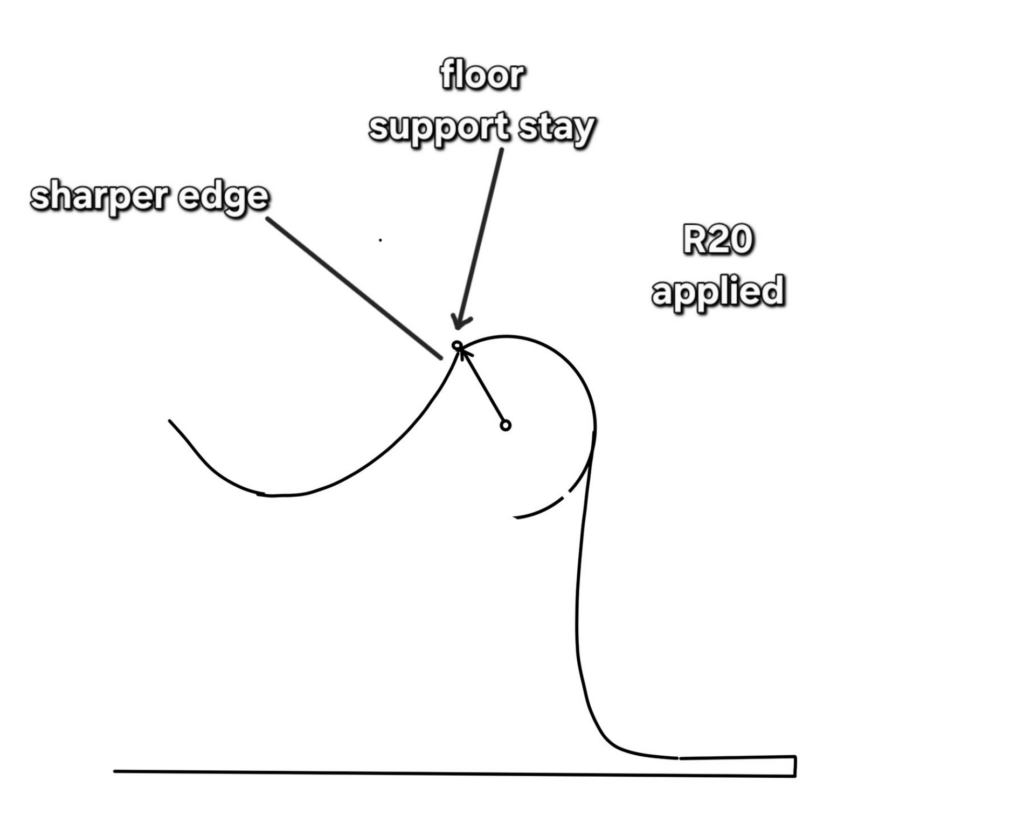

Trik ilustroval na svojich sociálnych sieťach expert na techniku F1 Craig Scarborough. Na jeho ilustrácii si môžeme všimnúť samotnú výstuž a ako je v jej okolí možné vytvoriť zlom:

Výstuž podlahy na Red Bulle tak môžeme zaradiť k rozširujúcemu sa zoznamu šikovných interpretácií pravidiel, ktorého kurátorom je v tejto sezóne predovšetkým Ferrari. Môžeme si však byť istí, že sme ešte neskončili.
